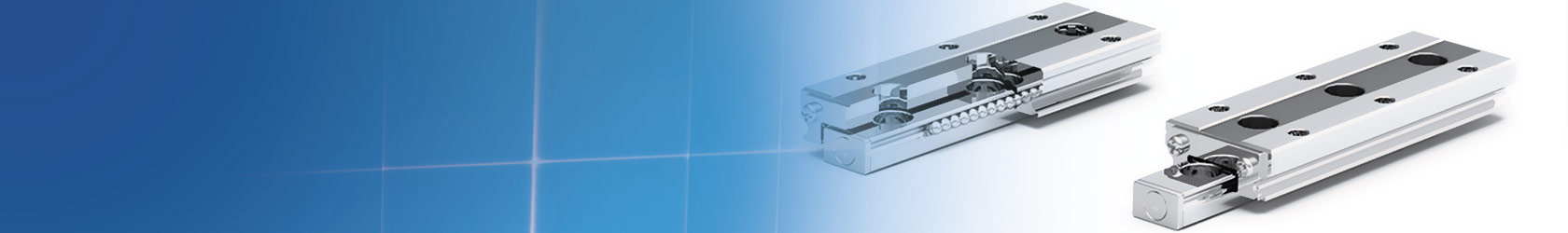

Mini-Hubschlitten
Entdecken Sie die Serie der Mini-Hubschlitten von cpc, die für Präzision und Zuverlässigkeit in kompakten Linearbewegungsanwendungen entwickelt wurde und eine außergewöhnliche Last- und Drehmomentkapazität bietet.
Bilder und Videos
Technische Spezifikationen
- Hohe Last- und Drehmomentkapazität
Das zweireihige Kugeldesign mit gotischem Profil sorgt für eine gleichmäßige Lastverteilung und erhöht die Kapazität. - Hohe Laufgenauigkeit
Die Stahlkugeln rollen rückführungsfrei auf der Schiene und sorgen für einen reibungslosen und reibungsarmen Betrieb mit hoher Genauigkeit. - Doppelplatten-Design
Verhindert Überhub und sorgt so für Stabilität und Zuverlässigkeit in der Bewegung. - Einfache Montage
Einfache Montage mit nach unten gerichteten Befestigungsschrauben und voreingestellter Vorspannung für einen problemlosen Aufbau. - Korrosionsbeständigkeit
Die Konstruktion aus gehärtetem Edelstahl gewährleistet Langlebigkeit und einen wartungsfreundlichen Betrieb in verschiedenen Umgebungen.
Technische Spezifikationen
- Modelle: ST
- Baugröße: 07 – 12
- Ausführungsarten: standard (M)
- Max Schlitt mm: 27 – 94
- H | Gesamthöhe (Schiene + Block): 30 – 100 mm
- W | Blockbreite: 17 – 27 mm
- L | Blocklänge: 8 – 13 mm
- CISO 100km(KN): 910 – 4.050
- C0(KN): 1.580 – 8.670
Datenblatt und 3D-Schritt
Berechnung der Lebensdauer von Linearführungen
Unsere selbstentwickelte Software zur Belastungs-, Lebensdauer- und Steifigkeitsanalyse (LLRAS) ist ein fortschrittliches Tool, das die Vorhersagbarkeit und Genauigkeit der Lebensdauerschätzungen für Linearführungen verbessert.
Berechnen Sie die Lebensdauer Ihrer Linearführung mit dem LLRAS-Tool von cpc
Diese hochentwickelte Software berechnet präzise die optimalen Verformungs- und Rotationsreaktionen von Linearführungen im Lastbetrieb und ermöglicht so die genaue Bestimmung äquivalenter Lasten. Das LLRAS stellt einen bedeutenden Fortschritt bei der Wartung und Konstruktion von Linearführungen dar und setzt neue Maßstäbe bei der Gewährleistung der Zuverlässigkeit und Effizienz dieser wichtigen Komponenten.
